产品展示
真空减压浓缩罐系列

主要用途:适用于制药、食品、化工等行业对料液的浓缩,蒸发强度一般在50-60Kg/m2h,浓缩液的比重不宜大于1.25,否则对出料带来困难。

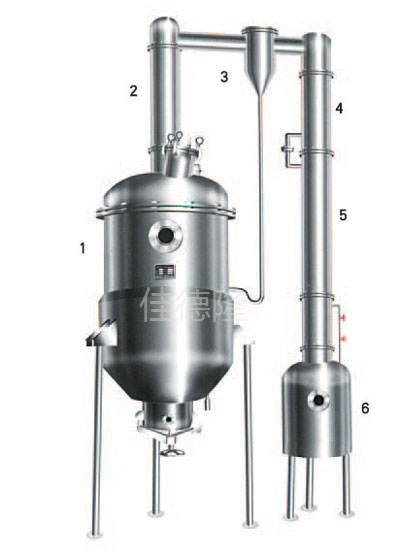

(I型)


主要部件示意图

1.浓缩罐

2.冷凝器

3.汽液分离器

4.第二冷凝器

5.冷却器

6.受液槽

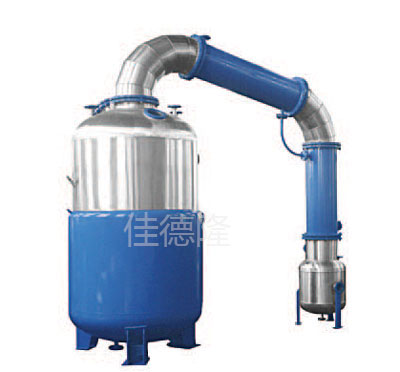

(II型)

结构:本设备主要包括浓缩罐、冷凝器、汽液分离器、第二冷凝器、冷却器、受液桶留个部件组成,全部由不锈钢制造。浓缩罐为夹套结构,冷凝器为列管式,冷却器为蛇管式。

       容积(L)

项目

50

100

200

300

500

700

蒸汽压力 MPa

≤0.15

≤0.15

≤0.15

≤0.15

≤0.15

≤0.15

真空度  mmHg

≤700

≤700

≤640

≤640

≤600

≤600

加热面积   M2

0.4

0.59

0.8

1.1

1.45

1.8

冷凝面积   M2

1.2

1.7

2.45

3.0

3.2

3.6

冷却面积   M2

0.25

0.35

0.4

0.6

0.7

0.85

受液槽容积   L

15

45

60

75

100

125

设备净重    kg

~350

~450

~550

~650

~800

~1000

外形尺寸   mm

长×宽×高

1200×600×2200

1350×750×2200

1700×800×2700

2100×1200×3400

2100×1200×3400

2400×1300×3400
