TQ系列多功能提取罐

用途:

本设备可用于中药、食品、化工行业的常压、水煎、温浸、热回流、强制循环渗透、芳香油提取及有机溶媒回收,罐组式逆流提取等多种工艺操作。


结构与特点:

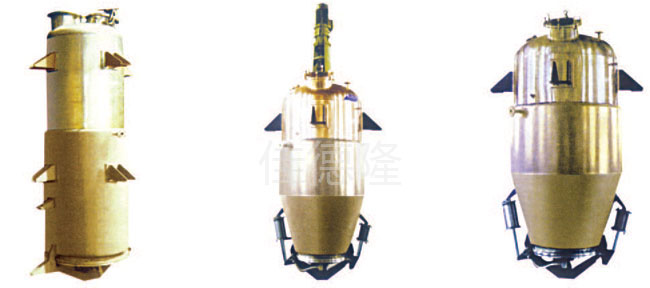

提取缸按动态、静态,有无提升杆及外形分A、B、C、D、E、F六中形式,品种多,规格全,可按客户要求改变形式、规格。

具有效率高、操作方便等优点。机组装置选材优良,广泛应用制药、食品、化工等行业挥发油的提取。

主要技术参数

规格 \

名称

0.5M3

1.0M3

2.0M3

3.0M3

6.0M3

全容积L

520

1200

2500

3500

6400

罐内设计压力(MPa)

0.09

夹套设计压力(MPa)

0.3

罐内允许真空度(MPa)

60

压缩空气压力(MPa)

0.6-0.7

投料门直径(mm)

300

300

400

400

500

加热面积(㎡)

2.4

3.1

4.2

5.5

7.1

冷凝面积(㎡)

3

5

5

5

8

冷却面积(㎡)

1

1

1

1

1.5

过滤面积(㎡)

0.25

0.25

0.25

0.25

    0.5

设备重量(静态)(kg)

1000

1500

1800

2100

3500

外形尺寸(mm)

∅1300×∅2130

∅1500×∅2650

∅1700×∅3180

∅1900×∅3800

∅2600×∅4500

搅拌功率(kw)



3

4

5.5

7.5

搅拌转速(rpm)



能耗(kg/h)

200

245

325

425

580
